Paquetes para láseres de alta potencia xlgl

Paquetes para láseres de alta potencia xlgl

Get Latest Price

Tipo de pagamento:	T/T,Paypal
Incoterm:	FOB
Min. Orde:	50 Piece/Pieces
Transporte:	Ocean,Land,Air,Express
Porto:	Shanghai

Contactar agora

Descrición do produto

Atributos do produto

Envases e entrega

Descrición do produto

Other information

Atributos do produto

Modelo núm.: XLGL022

Marca: Xl

Place Of Origin: China

Envases e entrega

Unidades de venda

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Descrición do produto

Paquetes integrados de xestión térmica para matrices de diodos láser de alta potencia

Visión xeral do produto

Esta serie de paquetes integrados está deseñado específicamente para afrontar os retos térmicos extremos das matrices de diodos láser de alta densidade e módulos multi-chip. Co-envasando os diodos láser dentro dunha vivenda que inclúe tecnoloxías avanzadas de xestión térmica, como as canles de refrixeración de líquidos integrados, permitimos densidades de potencia sen precedentes. Esta solución de envasado láser de alta potencia é ideal para aplicacións que requiran a maior saída óptica posible do menor volume posible. Móvese máis alá do simple propagación de calor ata a eliminación de calor activa, representando un subsistema térmico completo que simplifica o deseño global do sistema e empurra os límites do rendemento láser.

Especificacións técnicas

Parameter	Specification
Configuration	Optimized for multi-chip laser diode bars and stacked arrays
Primary Cooling Technology	Oxygen-Free Copper Microchannel Radiator: Integrated within the package base for direct liquid cooling.
Base Material	Oxygen-Free Copper (for microchannel version); WCu, MoCu for conduction-cooled versions.
Compatible Submounts	Designed for use with high-performance Ceramic Substrates like Aluminum Nitride (AlN) for die-level heat spreading.
Die Attach Option	Can be supplied with pre-deposited AuSn (Gold-Tin) eutectic solder on submounts for high-reliability, flux-free die attach.
Current Capacity	Engineered for high-current array operation (up to 60A total).

Imaxes do produto

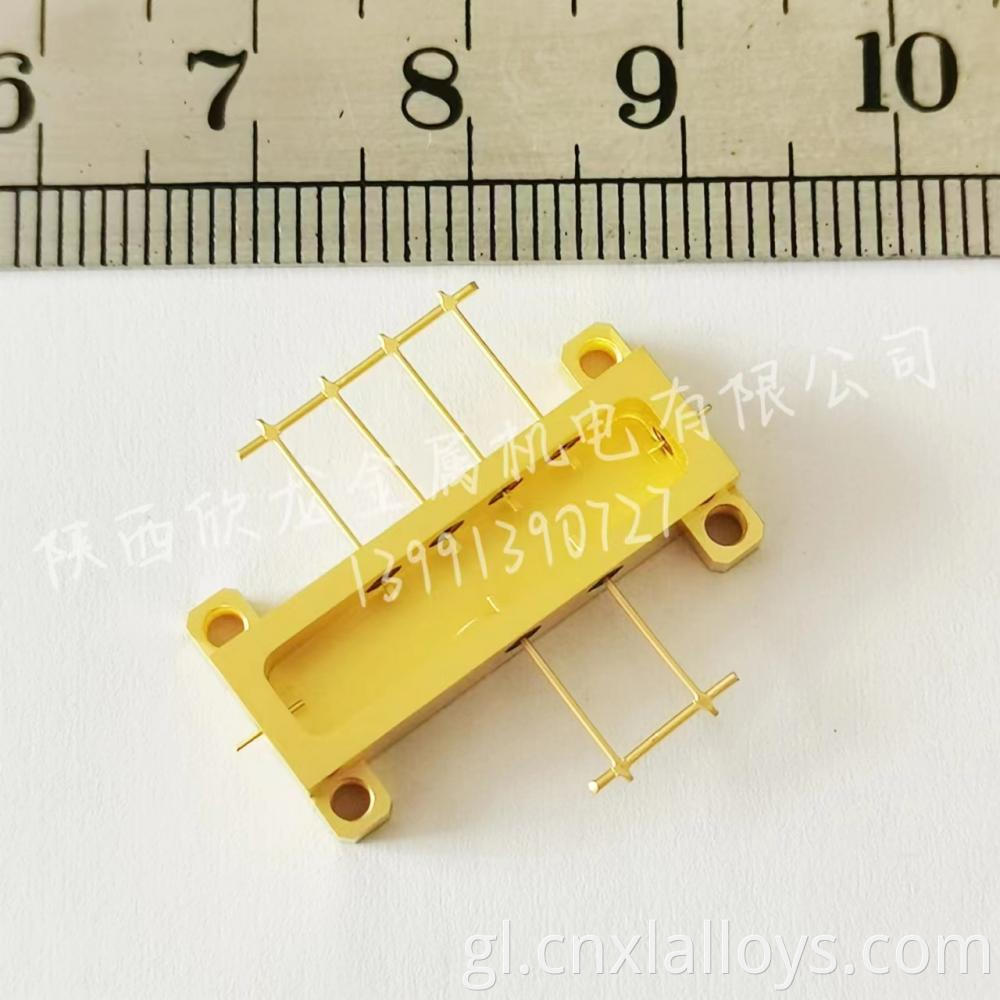

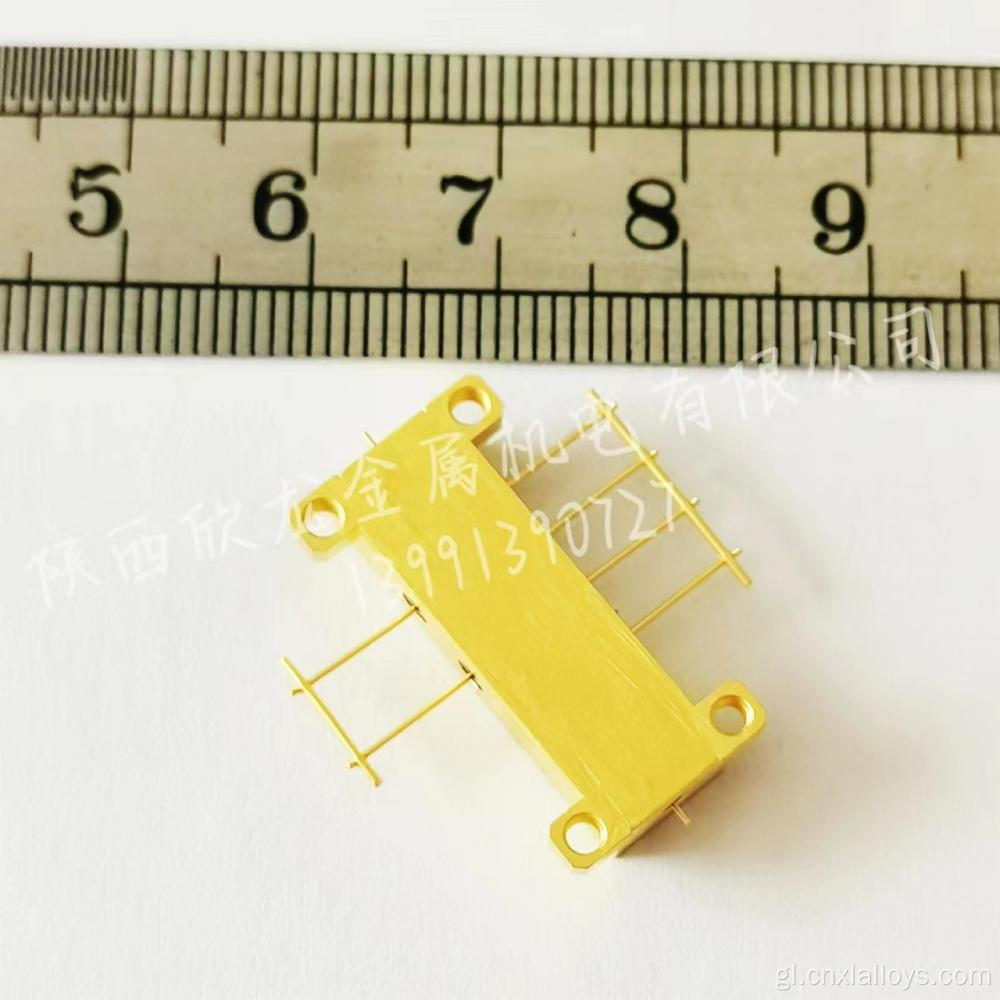

An advanced package with integrated cooling for high-power laser diode arrays

Características e vantaxes

Eliminación de calor ultra-eficiente: o refrigerador de microcanal integrado ofrece a menor resistencia térmica posible, permitindo que os diodos láser sexan conducidos a correntes máis altas para a máxima potencia óptica.
Permite a alta densidade de potencia: xestionando eficazmente a calor na fonte, estes paquetes permiten aos deseñadores situar os diodos láser máis preto, reducindo o tamaño do sistema óptico.
Reducido Termal Crosstalk: elimina activamente a calor debaixo de cada barra de diodos, minimizando a interferencia térmica entre os emisores e conduce a unha mellor calidade de feixe e uniformidade da lonxitude de onda.
Deseño do sistema simplificado: integra unha parte clave do sistema de refrixeración directamente no paquete, eliminando as interfaces térmicas complexas e simplificando o deseño do intercambiador de calor do sistema principal.
Mellora da fabricación: ofrecer paquetes con submontes de ALN preinstalados e preparados para a soldadura axiliza o proceso de montaxe e de montaxe.

Escenarios de aplicación

Estes paquetes avanzados son esenciais para as aplicacións láser máis esixentes:

Módulos de bomba de alta potencia para láseres de fibra industrial a gran escala.
Sistemas láser de diodo directo para soldadura metálica, revestimento e tratamento térmico.
Módulos compactos, de alto brillo para sistemas láser médicos e estéticos.
Sistemas láser de alta enerxía para a defensa e a investigación científica.

Beneficios para os clientes

Límites de rendemento push: conduce os diodos láser máis duros e conseguen unha maior saída óptica sen arriscar os danos térmicos.
Conducir o teu sistema: a alta eficiencia do refrixeración integrado permite un produto final máis compacto e lixeiro.
Mellorar a calidade do feixe: un mellor control de temperatura en toda a matriz leva a unha saída láser máis uniforme e estable.
Colaborado con expertos térmicos: aproveitar a nosa profunda experiencia en material avanzado de pía de calor e tecnoloxías de refrixeración para resolver os seus máis difíciles retos térmicos.

Preguntas frecuentes (preguntas frecuentes)

P1: Que tipo de líquido e caudal son necesarios para o refrigerador de microcanal?

A1: Os refrixeradores son normalmente deseñados para o seu uso con auga desionizada ou unha mestura de auga-glicol. O caudal requirido depende da carga de calor total (enerxía disipada). Podemos proporcionar curvas detalladas de rendemento térmico e recomendar parámetros de funcionamento para a súa aplicación específica.

P2: Cal é a vantaxe de soldadura AUSN pre-depositada?

A2: AUSN é unha soldadura eutéctica de alta fiabilidade, sen fluxo. Pre-depositándoo nas subvencións de ALN, ofrecemos unha cantidade de soldadura perfectamente uniforme e controlada, que simplifica o proceso de unión, mellora o rendemento e crea unha interface térmica sen baleiro, que é crítica para a vida útil do dispositivo. [2, 2]

P3: ¿Pódese personalizar a disposición dos microcanales?

A3: Si. Aínda que temos deseños estándar, o esquema de microcanal pódese optimizar mediante simulación de dinámica de fluídos para dirixir "puntos quentes" baixo a configuración específica da matriz de diodos, garantindo a eliminación de calor máis eficiente posible.
