Paquetes LCC28 para circuítos integrados

CQFP: paquete de cerámica de cerámica de alta resistencia para circuítos integrados

Visión xeral do produto

O paquete de cerámica Quad Flat (CQFP) é unha solución de alto rendemento e de montaxe superficial para complexos de vivenda e circuítos integrados de alta pintura como FPGAs, ASICs e procesadores de alta velocidade. Este robusto paquete presenta un corpo cerámico de varias capas e un "ala de gaivota" conforme aos catro lados, proporcionando un recinto herméticamente selado que ofrece protección inigualable e estabilidade térmica. Como unha solución máis importante nos envases IC de cerámica , o CQFP é a elección definitiva para as aplicacións críticas para as misións en sectores aeroespacial, defensa, telecomunicacións e industriais onde a fiabilidade e o rendemento non son negociables.

Especificacións técnicas

Os nosos paquetes CQFP fabrícanse cos máis altos estándares de calidade e pódense personalizar aos seus requisitos específicos.

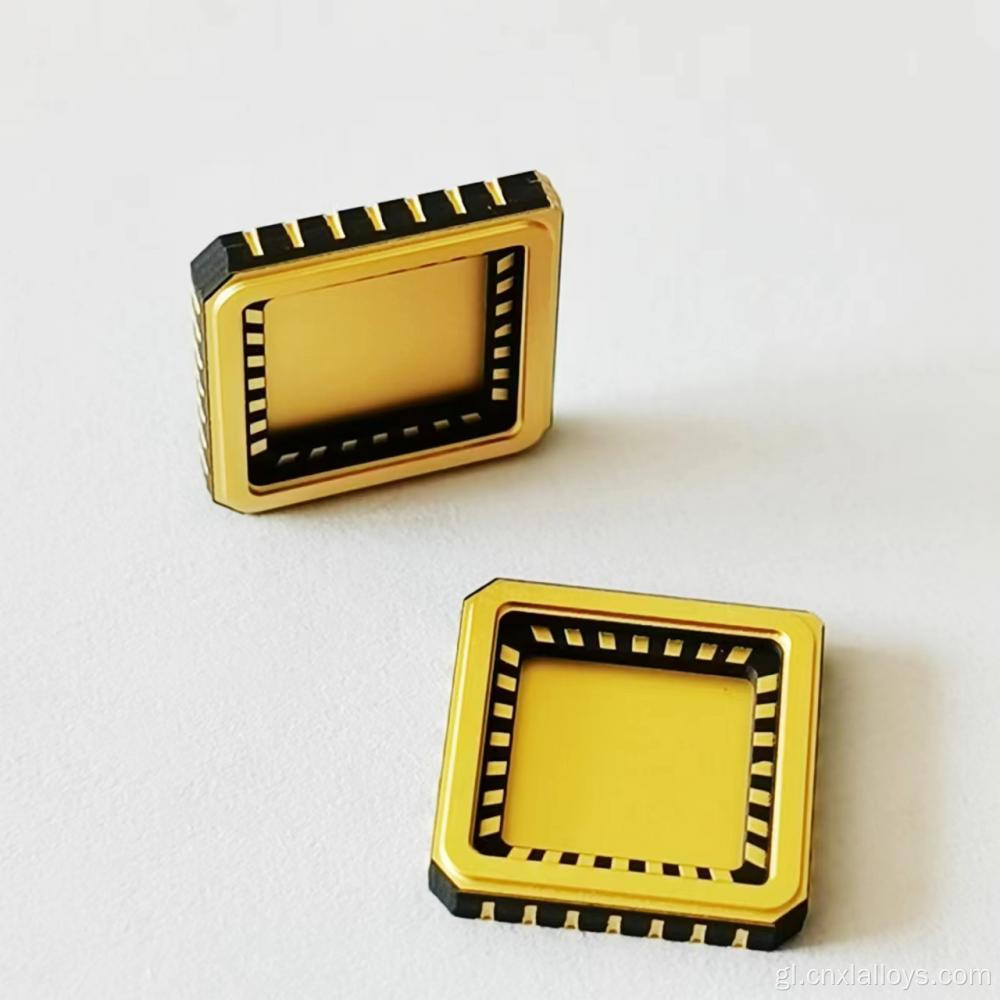

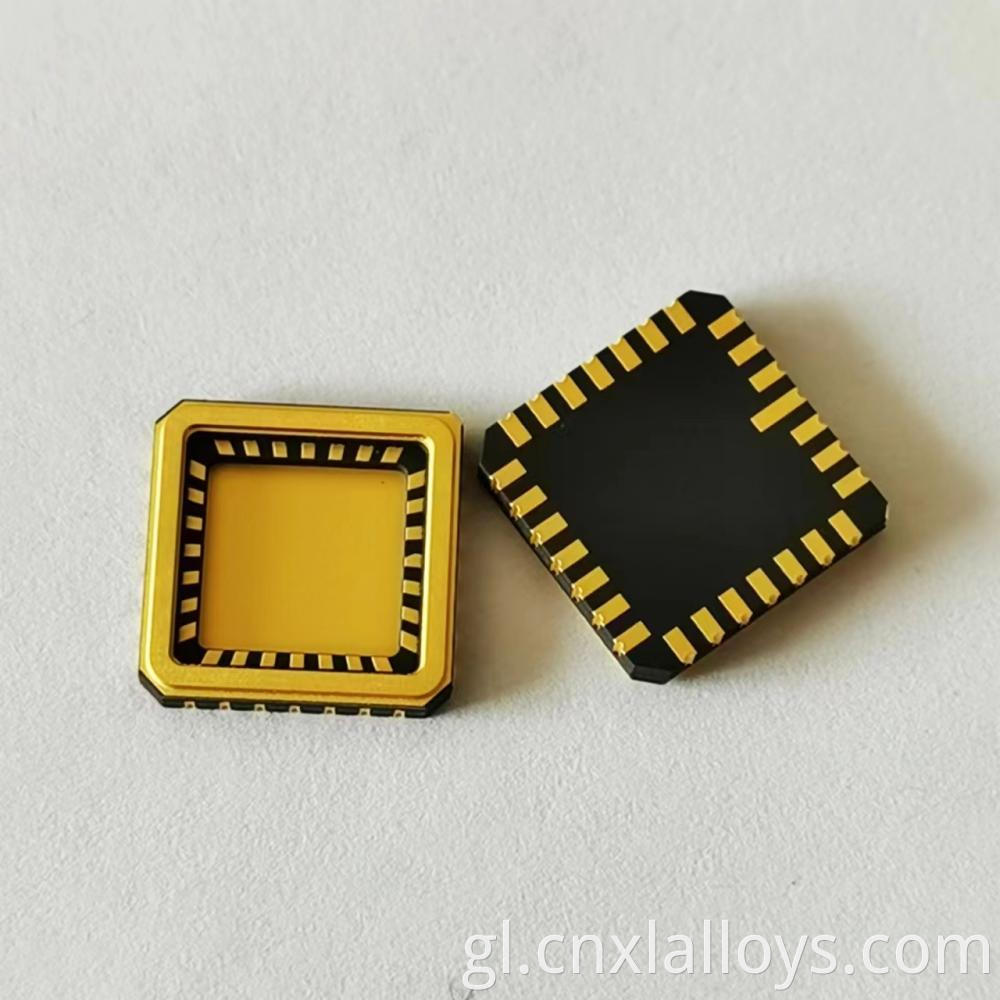

Imaxes do produto

Características e vantaxes do produto

Fiabilidade hermética sen compromiso

A vantaxe fundamental do noso CQFP é o seu verdadeiro selo hermético. Isto illou o circuíto integrado sensible da humidade, a humidade e os contaminantes atmosféricos, que son causas primarias de fallo electrónico. Isto garante un rendemento estable e a longo prazo durante décadas.

Xestión térmica superior

O corpo de cerámica de alúmina ten unha condutividade térmica significativamente mellor que os paquetes de plástico. Para os IC de alta potencia, podemos integrar un disipador de calor metálico directamente na base do paquete, proporcionando un camiño térmico eficiente ao PCB e previndo a degradación do rendemento debido ao superenriquecido.

Integridade robusta de conxunto de soldadura

Os liderados de "ala de gaivota" conformes están deseñados para flexionar, absorbendo o estrés termo-mecánico que se produce a partir do desaxuste CTE entre o paquete cerámico e o PCB. Isto impide a fatiga e o craqueo das articulacións de soldadura, asegurando unha conexión fiable a través de miles de ciclos de temperatura.

Excelente rendemento eléctrico

A construción cerámica de varias capas permite a integración de planos terrestres internos e os trazos de impedancia controlados, proporcionando unha excelente integridade do sinal e un blindaje de EMI para aplicacións dixitais e RF de alta velocidade.

Como montar: unha guía de cinco pasos

1. Deseño de pegadas PCB: Deseña o patrón de terra PCB segundo a folla de datos do paquete, garantindo as dimensións correctas de almofada para filetes de soldadura óptimos.
2. Aplicación de pasta de soldadura: use unha plantilla de alta calidade para aplicar a pasta de soldadura uniformemente ás almofadas PCB.
3. Colocación automatizada: use equipos de recollida e lugar estándar para situar con precisión o CQFP na pasta de soldadura.
4. Solduración de reflexo: procesa o conxunto a través dun forno de reflexo usando un perfil de temperatura controlado coidadosamente para crear conexións fortes e fiables de soldadura.
5. Inspección: use Inspección óptica automatizada (AOI) para verificar a aliñación do chumbo e a calidade das articulacións de soldadura.

Escenarios de aplicación

O CQFP é a solución de confianza para os sistemas electrónicos máis esixentes:

• Aeroespacial e defensa: FPGAs, ASICs e procesadores en sistemas aviónicos, radar e satélite.
• Telecomunicacións: RFIC de alta frecuencia e procesadores de sinal en estacións base e equipos de rede óptica.
• Automatización industrial: DSP de alto rendemento e ICS de control en sistemas de robótica e control de fábricas.
• Electrónica médica: procesadores para imaxes médicas (resonancia magnética, TC) e equipos de diagnóstico que requiren unha alta fiabilidade.

Beneficios para a túa empresa

• Aumentar a vida útil do produto: reducir drasticamente os fallos de campo e os custos de garantía mediante un paquete hermético deseñado para a lonxevidade.
• Operar en calquera ambiente: construír produtos que poidan soportar de forma fiable as temperaturas extremas, a humidade e a vibración.
• Activar o rendemento máximo: permita que os seus IC de alto rendemento funcionen a todo o seu potencial cunha xestión térmica e eléctrica superior.
• Mellorar a reputación da marca: o uso de paquetes de cerámica de alta calidade é un sinal claro dun produto premium e ben enxeñado.

Opcións de personalización

Somos expertos na creación de paquetes electrónicos a medida. As nosas capacidades de personalización inclúen:

• Contas de chumbo personalizadas, lanzamentos e tamaños do corpo.
• Disqueiros de calor integrados feitos con materiais correspondentes a CTE como WCU.
• Enrutamento interno personalizado, planos de terra/potencia e control de impedancia.
• Tapas de fiestras especializadas para aplicacións de sensores ópticos.

Preguntas frecuentes (preguntas frecuentes)
