Cerámica metalizada para aplicacións electrónicas

Visión xeral do produto

Os nosos substratos cerámicos metalizados son o fundamento para a microelectrónica de última xeración. Ao aplicar películas finas metálicas de alta pureza a materiais cerámicos avanzados como Alumina ($ AL_2O_3 $) e nitruro de aluminio (ALN), creamos plataformas de interconexión de alto rendemento. Estes substratos proporcionan unha solución superior para as aplicacións que esixen unha excelente xestión térmica, rendemento eléctrico de alta frecuencia e fiabilidade excepcional. Desde módulos RF complexos ata envases láser de alta potencia , os nosos substratos ofrecen unha base robusta e estable para montar e conectar dispositivos de semiconductores sensibles, permitindo maiores densidades de potencia e miniaturización.

Especificacións técnicas: Propiedades do material

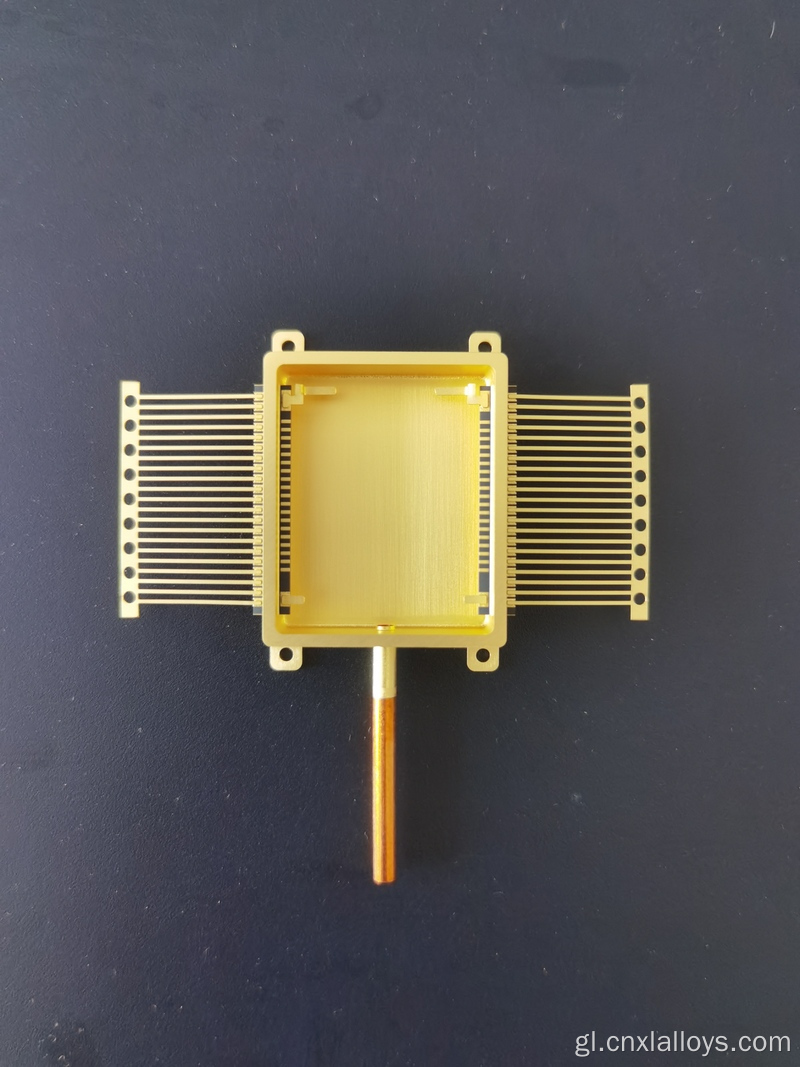

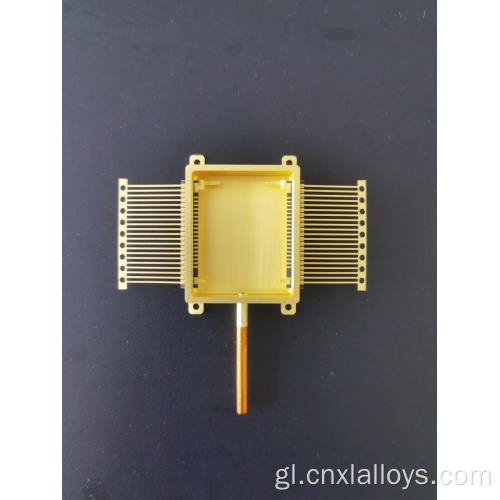

Imaxes do produto

Características e vantaxes

• Xestión térmica superior: o nitruro de aluminio (ALN) ofrece unha condutividade térmica excepcional (> 170 W/m · K), difundindo e disipar de xeito eficiente a calor de dispositivos de alta potencia como transistores GaN e diodos láser.
• Excelente rendemento de alta frecuencia: baixa perda dieléctrica e un acabado superficial liso fan que os nosos substratos sexan ideais para aplicacións RF e microondas, minimizando a perda de sinal.
• Tecnoloxía de cine fino de precisión: empregamos un proceso avanzado de elevación cun sistema de metalización TI/PT/AU para lograr anchos e espazos de liña ultra-finos ata 15 µm, permitindo deseños de circuítos de alta densidade.
• Compoñentes pasivos integrados: podemos incorporar resistencias de película fina de nitruro de tantalum (TAN) de alta precisión directamente ao substrato e á soldadura AUSN pre-depósito para o conxunto simplificado.
• Alta fiabilidade: a nosa metalización é robusta e demostra unha excelente adhesión, pasando probas de fiabilidade a 320 ° C durante 3 minutos de aire sen pelar nin burbullas.

Como se fai: o proceso de elevación

1. Preparación do substrato: limpa e prepara unha oblea de cerámica de alta calidade.
2. Revestimento fotorsista: aplícase uniformemente unha capa de fotorsista mediante revestimento de spin.
3. Patterning: o patrón de circuíto desexado está exposto á resistencia usando luz UV e un fotomask.
4. Desenvolvemento: o fotorresista exposto é lavado, creando unha plantilla do circuíto.
5. Sputtering metálico: deposítase unha pila de metal de varias capas (por exemplo, titanio/platino/ouro) sobre toda a superficie.
6. Levantamento: o fotorreresista restante disólvese, levantando o metal non desexado e deixando só os rastros do circuíto precisos.

Escenarios de aplicación

Os nosos substratos cerámicos metalizados son compoñentes críticos en:

• Amplificadores de potencia RF e microondas
• Sub-asembleas de comunicación óptica (Tosa/Rosa)
• Módulos LED de alta potencia
• Electrónica de enerxía automotriz
• Módulos de detección médica e aeroespacial

Opcións de personalización

Non somos só un provedor; Somos un compañeiro de desenvolvemento. As nosas capacidades inclúen:

• Formas complexas: mecanizado con láser de precisión para esquemas personalizados, cavidades e buracos.
• Deseños de varias capas: combinando capas de superficie de película fina con capas internas de película grosa e vias cheas de tungsteno para enrutamento 3D complexo.
• Metalización lateral: creación de vías condutivas nos bordos do substrato para a montaxe castelada.
