Encapsulado óptico de encapsulado dedo de ouro
Encapsulado óptico de encapsulado dedo de ouro
Encapsulado óptico de encapsulado dedo de ouro
Encapsulado óptico de encapsulado dedo de ouro
Encapsulado óptico de encapsulado dedo de ouro
Encapsulado óptico de encapsulado dedo de ouro
Encapsulado óptico de encapsulado dedo de ouro

Encapsulado óptico de encapsulado dedo de ouro

Get Latest Price
Tipo de pagamento:T/T,Paypal
Incoterm:FOB
Min. Orde:50 Piece/Pieces
Transporte:Ocean,Land,Air,Express
Porto:Shanghai
Atributos do produto

Modelo núm.OEP166

MarcaXl

Place Of OriginChina

Envases e entrega
Unidades de venda : Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Descrición do produto

Substratos cerámicos personalizados con conectores de bordo de dedo ouro

Visión xeral do produto

Revoluciona o deseño do módulo cos nosos substratos de cerámica personalizados con conectores integrados de borde "dedo de ouro" integrados. Esta innovadora solución combina as propiedades térmicas e eléctricas superiores dunha base de cerámica coa sinxeleza dunha interface de punta de tarxeta, eliminando a necesidade de enlaces de fío ou marcos de chumbo para a conexión a nivel de consello. Ao metalizar o bordo do substrato (castelación), creamos unha conexión directa de montaxe superficial robusta, fiable e ofrece un rendemento de alta frecuencia inigualable. Esta tecnoloxía é un facilitador clave para a mellora da miniaturización e o rendemento dos módulos ópticos e RF de última xeración.

Especificacións técnicas

Parameter Specification
Substrate Materials High-Purity Alumina (99.6% $Al_2O_3$), Aluminum Nitride (AlN)
Metallization System Ti/Pt/Au (Titanium/Platinum/Gold) for superior adhesion and bondability
Gold Finger Pitch Fully customizable (e.g., 1.0mm, 0.8mm, 0.5mm)
Surface Line/Space As fine as 15µm / 15µm
Substrate Thickness 0.15mm to 2.0mm (typical)
Edge Metallization Continuous wrap-around gold plating for reliable solder fillets
Integrated Options Embedded TaN resistors, pre-deposited AuSn solder pads

Imaxes do produto

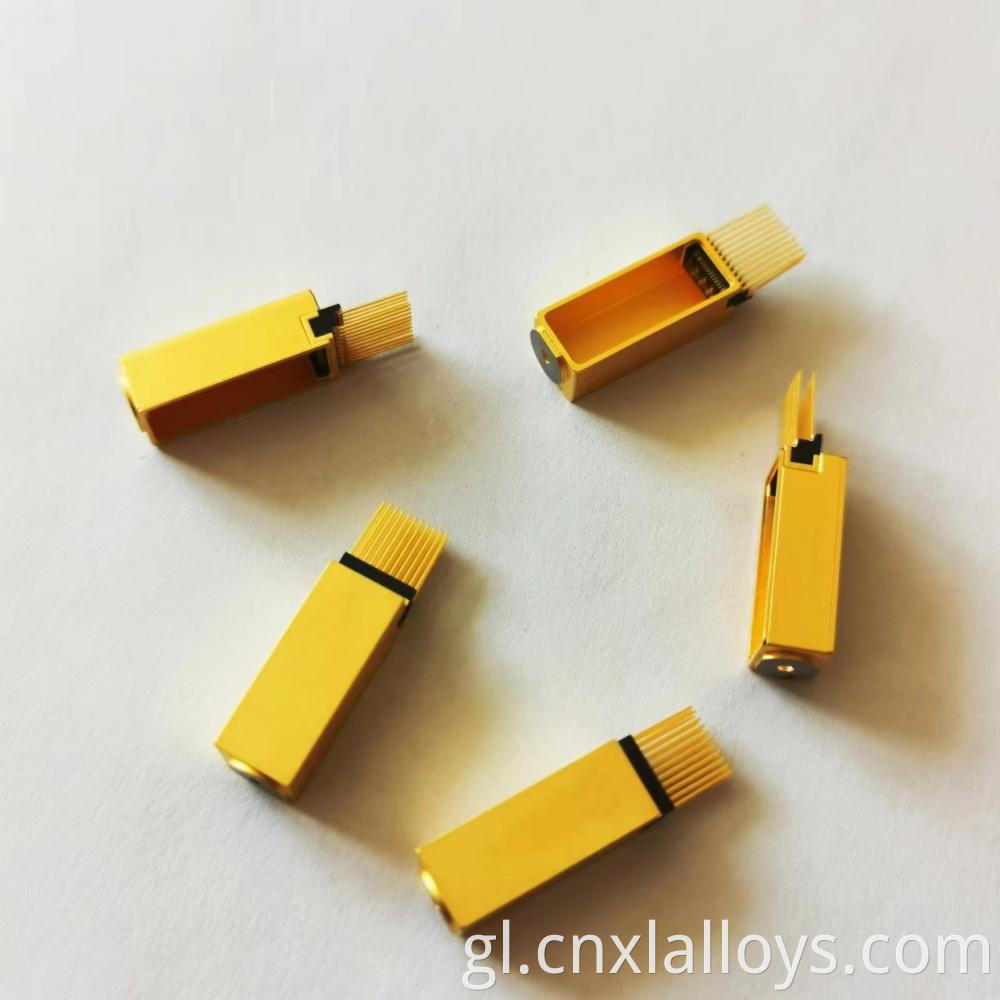

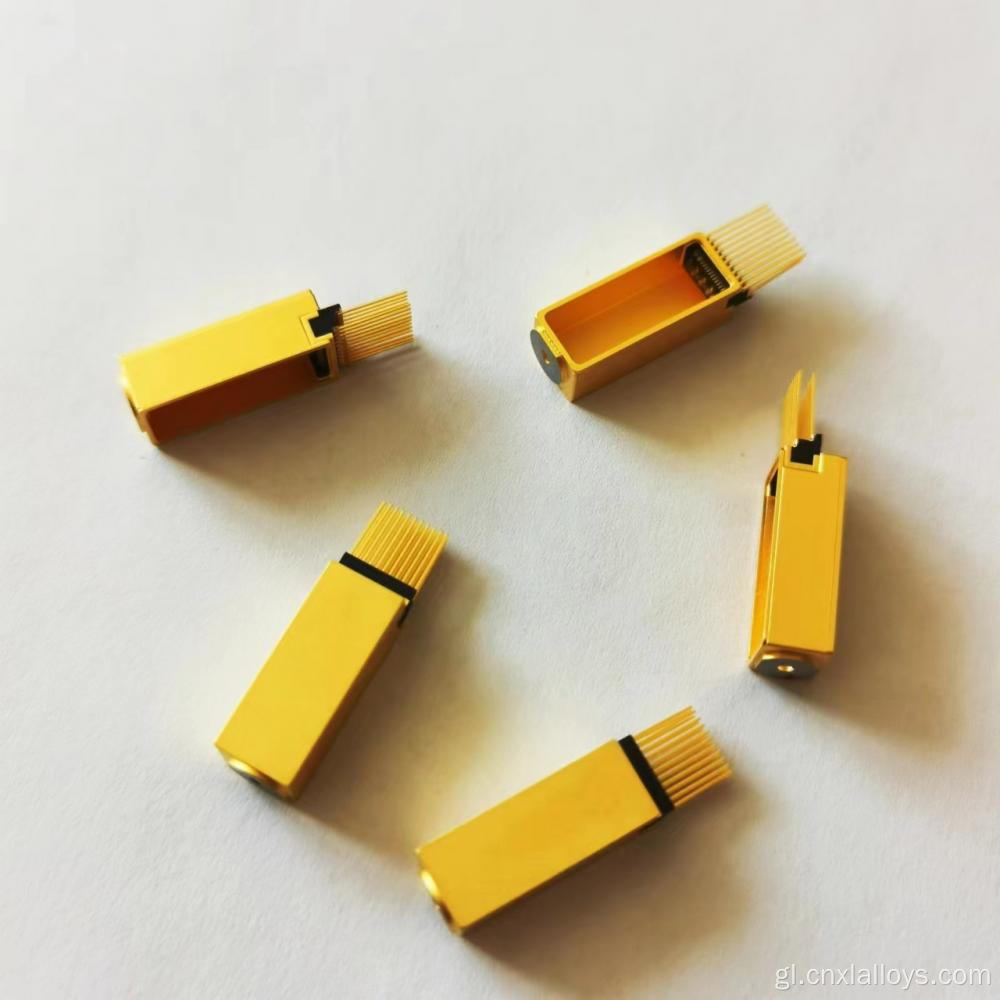

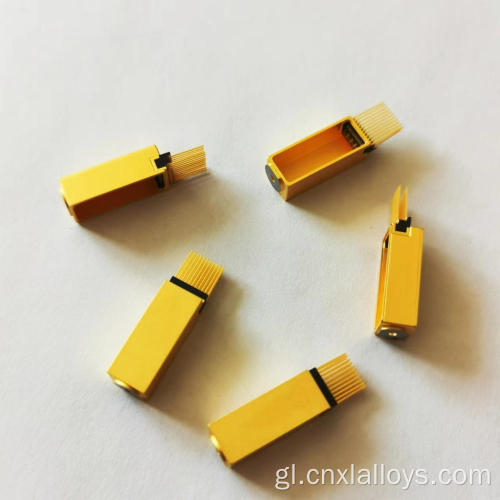

A custom ceramic substrate with gold finger edge connectors for direct SMT mounting

Características e vantaxes

  • Integración directa de montaxe en superficie: o deseño do dedo de ouro permite soldar directamente a sub-ensamblaxe directamente a un PCB principal como un compoñente estándar, axilizando o conxunto.
  • Rendemento excepcional de RF: eliminando os enlaces de arame, este deseño acurta drasticamente a ruta do sinal, reducindo a inductancia e mellorando o rendemento a altas frecuencias.
  • Vía térmica mellorada: o substrato de cerámica proporciona un excelente camiño para que a calor se realice desde o chip directamente nos planos térmicos do PCB principais.
  • Flexibilidade do deseño: os nosos procesos avanzados de mecanizado e metalización de láser permiten formas de substrato complexos e configuracións de conectores, liberando das restricións de paquetes electrónicos estándar.
  • Interconexión de alta fiabilidade: a conexión robusta e soldable de bordo é máis duradeira e fiable que a unión de arame tradicional, especialmente en ambientes de alta vibración.

Escenarios de aplicación

Esta tecnoloxía de interconexión de punta é ideal para:

  • Componentes de transceptor óptico enchufable (TOSA/ROSA)
  • Módulos front-end RF para comunicacións de 5G e sen fíos
  • Módulos de radar compactos para uso automotriz e industrial
  • Interconectas ópticas a nivel de placa
  • Matrices de sensores de alta densidade

Beneficios para os clientes

  • Reduce a complexidade da montaxe: elimina o paso de unión de fíos custoso e que leva moito tempo no proceso de fabricación.
  • Rodear o tamaño do produto: o deseño sen paquetes permite un produto final significativamente menor e inferior.
  • Aumentar o rendemento eléctrico: conseguir unha menor perda de inserción e unha mellor correspondencia de impedancias para os seus sinais de alta velocidade.
  • Mellora a eficiencia térmica: crea un camiño de calor máis directo e eficiente afastado dos teus dispositivos activos.

Preguntas frecuentes (preguntas frecuentes)

P1: Que dureza é a metalización no bordo do substrato?

A1: O noso proceso de metalización lateral é altamente robusto. Empregamos unha pila TI/PT/AU de varias capas que proporciona unha excelente adhesión á cerámica e unha superficie duradeira e soldable que pode soportar múltiples ciclos de reflexo e contornas operativas duras.

P2: ¿Podes crear buracos ou vías nestes substratos?

A2: Absolutamente. Podemos incorporar buracos perforados con láser que se poden metalizar completamente para proporcionar conexións de sinal vertical desde a superficie superior ata a parte inferior ou a capas internas nun deseño de varias capas.

P3: Cal é o proceso de deseño dun substrato de dedo de ouro personalizado?

A3: o proceso normalmente comeza co concepto de deseño ou ficheiro de deseño (por exemplo, DXF). Os nosos enxeñeiros revisarán o deseño de fabricación (DFM), proporcionarán comentarios e traballarán contigo para finalizar as especificacións. Unha vez aprobado o deseño, pasamos ao prototipado e logo á produción a escala completa.
