Paquetes de transistor de potencia ao estilo para RF e microondas

Visión xeral do produto

Os nosos paquetes de enerxía de estilo (contorno de transistor) son solucións herméticamente seladas e de alta fiabilidade para a vivenda de transistores de potencia RF discretos. Estes paquetes eléctricos clásicos presentan unha cabeceira de metal robusta (base) para unha excelente disipación térmica, con oportunidades que pasan por selos de vidro a metal ou cerámica a metal para proporcionar conexións eléctricas illadas. Este deseño está optimizado para aplicacións de alta potencia e ofrece un recinto hermético resistente e confiado nos sistemas industriais, militares e aeroespaciais máis esixentes. Ofrecemos unha serie de contornos estándar JEDEC, incluídos a 3, a 254, a 257 e a 258.

Especificacións técnicas

Parameter	Specification
Package Types	TO-3, TO-254, TO-257, TO-258, and custom variants
Base Material	WCu, MoCu, or Oxygen-Free Copper (TU1)
Optional Heat Sink	Can be integrated with a Beryllium Oxide (BeO) ceramic heat sink for maximum thermal performance
Insulator	Alumina ($Al_2O_3$) Ceramic or high-integrity glass seals
Lead Material	Kovar (4J34) or Copper-Cored Kovar for high current handling
Hermeticity	True hermetic seal compliant with MIL-STD-883
Compliance Standard	GJB923A-2004 (General specification for packages of semiconductor discrete devices)

Imaxes do produto

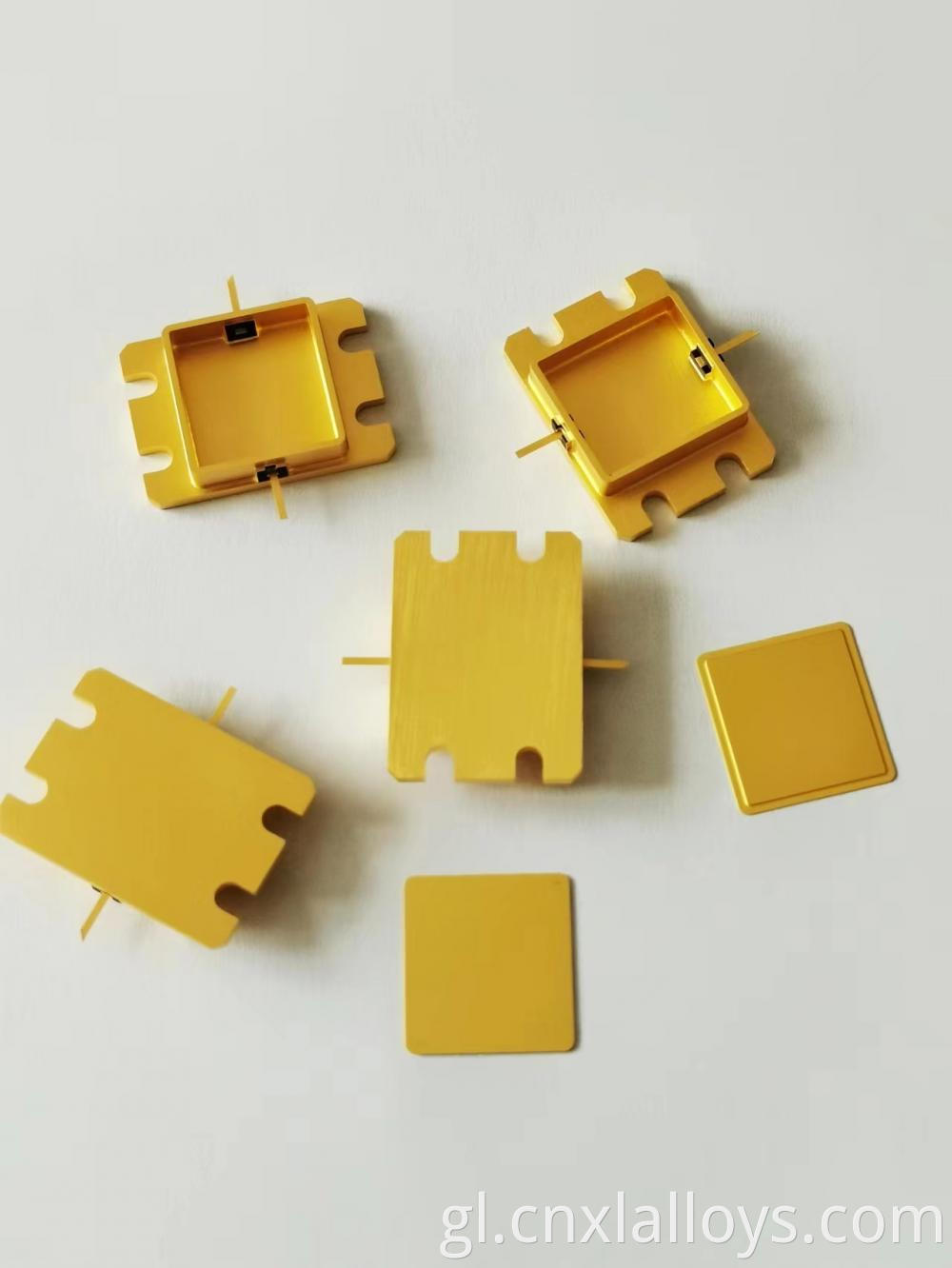

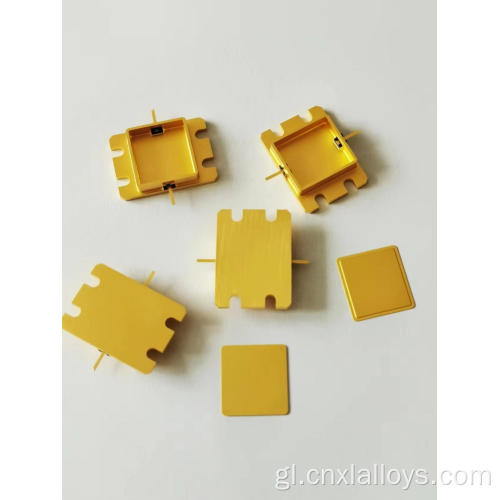

A hermetic TO-style package for high-power RF transistors

Características e vantaxes

Disipación de alta potencia: a base de metais sólidos proporciona un camiño de resistencia térmica moi baixa ao disipador de calor, permitindo que os transistores sexan operados a altos niveis de potencia.
Fiabilidade hermética: os selos de vidro a metal ou cerámica a metal crean un verdadeiro recinto hermético, protexendo o semiconductor que se morre da humidade e os contaminantes durante a máxima vida.
Condicións de alta corrente: As opcións para os lideres de Kovar de cobre proporcionan unha baixa resistencia eléctrica para aplicacións de alta corrente.
Esquemas estándar da industria: o estándar JEDEC para os paquetes Asegúrese de compatibilidade e facilidade de deseño.
Construción robusta: deseñado para soportar choque mecánico, vibración e ciclismo térmico segundo as normas militares.

Escenarios de aplicación

Os paquetes ao estilo son os xefes de traballo para dispositivos de potencia discretos en sistemas de alta fiabilidade:

Aviónica e defensa: amplificadores de potencia RF, sistemas de radar e fontes de alimentación.
Industrial: controladores de motor de alta potencia, equipos de soldadura e conmutación de enerxía.
Espazo: Sistemas de xestión de enerxía e comunicación por satélite.
Audio de alta gama: amplificadores de potencia de alta fidelidade.

Beneficios para os clientes

Fiabilidade definitiva: elixe un paquete cun historial de rendemento de décadas durante décadas nas aplicacións máis críticas.
Rendemento térmico superior: Asegúrese de que os seus dispositivos de enerxía permanezan frescos e funcionen de forma eficiente cun paquete deseñado para a disipación de calor.
Montaxe simplificada: o deseño de parafuso ofrece un método sinxelo e seguro para montar o dispositivo.
A Foundation for Power: unha solución de envasado de electrónica de confianza para todo tipo de semicondutores discretos de alta potencia.

Preguntas frecuentes (preguntas frecuentes)

P1: Cal é a diferenza entre un paquete a 254 e un paquete a 257?

A1: Ambos son paquetes de 3 chumbo e brida, pero teñen diferentes dimensións e lanzamentos de chumbo. O TO-254 é maior (aproximadamente 13,7 x 20,2 mm) cun paso de chumbo de 3 mm, mentres que o a-257 é menor (aproximadamente 10,6 x 16,5 mm) cun ton de plomo de 2,54 mm. A elección depende dos requisitos específicos de potencia e da disposición do PCB. [1]

P2: Cal é a vantaxe dun liderado de Kovar core de cobre?

A2: Kovar úsase para oportunidades porque o seu CTE coincide co vidro e a cerámica, permitindo un selo hermético fiable. Non obstante, Kovar ten unha resistencia eléctrica relativamente alta. Un chumbo de kovar de cobre combina un exterior Kovar (para o selado) cun interior de cobre (para alta condutividade eléctrica), ofrecendo o mellor de ambos os mundos para aplicacións de alta corrente. [1]

P3: ¿Son adecuados estes paquetes para transistores GAN?

A3: Si. Cando se configuran cun disipador de calor BEO e optimizado para a baixa inductancia, estes para paquetes poden ser unha excelente opción para aloxar dispositivos GaN de alta potencia, especialmente en aplicacións militares e aeroespaciais onde se necesite hermeticidade.
