CQFP48: paquete de quad de cerámica de 48 chumbo para RFICs

Visión xeral do produto

O CQFP48 é un paquete de 48 chumbo de cerámica de cerámica que proporciona unha alta fiabilidade, solución herméticamente selada para circuítos integrados de frecuencia de radio complexos (RFIC) e ASICS. Como compoñente clave na nosa carteira de envases RF sen fíos , o CQFP está deseñado para aplicacións de montaxe superficial que requiren un reconto moderado de pinos cun excelente rendemento eléctrico e térmico. A súa construción de cerámica de varias capas e os lideres de gaivota conformes garanten a integridade do sinal e a robustez mecánica, o que o converte nunha elección ideal para aloxar ICS sofisticados en comunicación sen fíos, sistemas aeroespaciais e industriais.

Especificacións técnicas

Parameter	Specification (Example: CQFP48E)
Lead Count	48
Lead Pitch	0.5 mm or 0.8 mm options available
Body Material	Multilayer Alumina ($Al_2O_3$) Ceramic
Lead Frame Material	Kovar (Fe-Ni-Co Alloy)
Example Body Dimensions	SQ 10.50 x 10.50 mm (for 0.5mm pitch)
Example Die Cavity	SQ 7.00 x 7.00 mm (for 0.5mm pitch)
Sealing Method	AuSn Solder Sealing or Parallel Seam Welding [1]
Optional Heat Sink	Available with integrated metal heat sink in base for improved thermal performance

Imaxes do produto

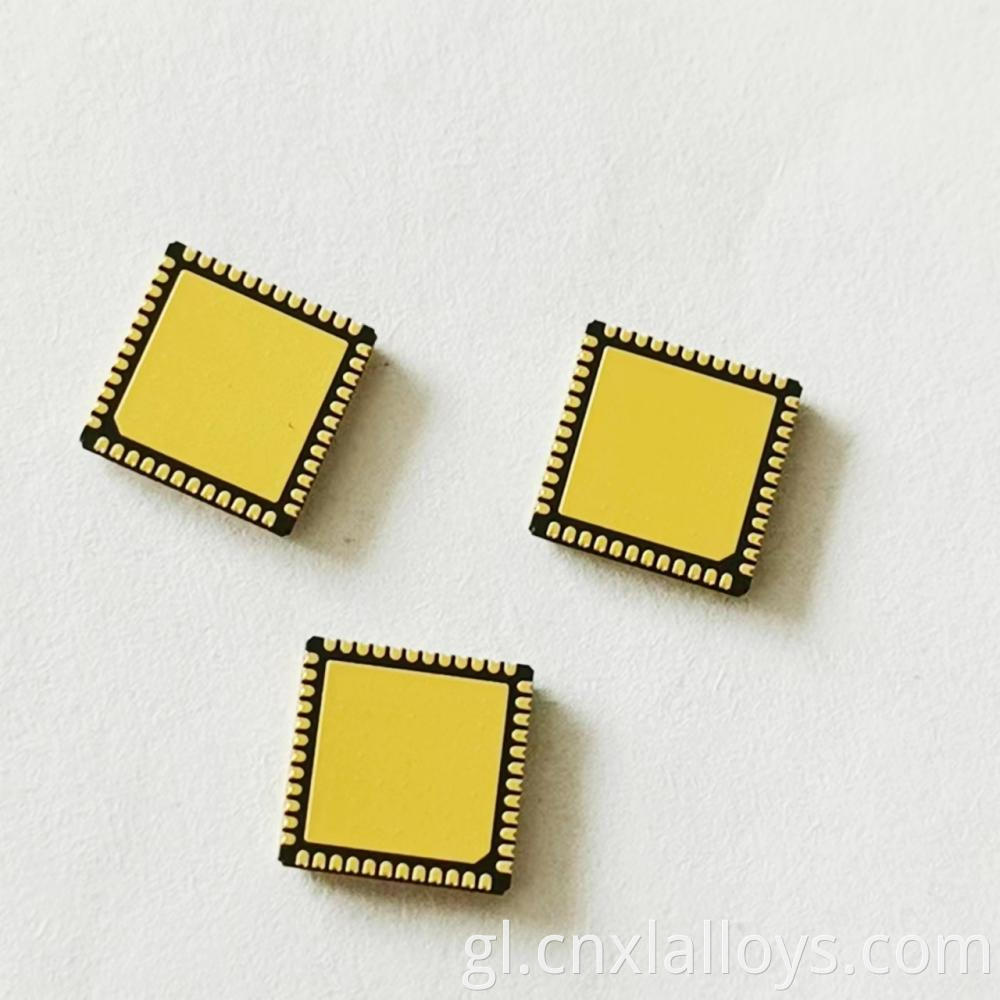

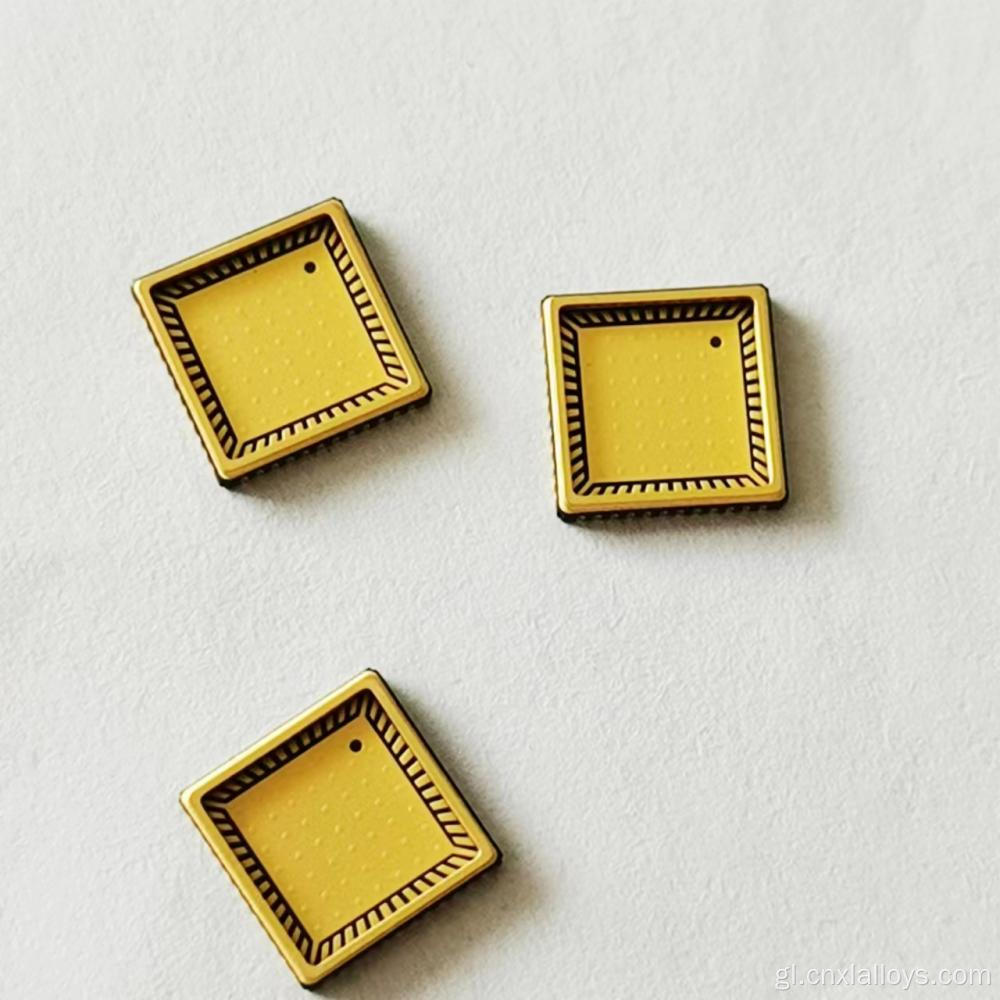

A high-reliability 48-pin CQFP for RF integrated circuits

Características e vantaxes

Camiño de sinal de alta integridade: o corpo cerámico e a xeometría de chumbo ben controlada proporcionan parasitos baixos para un excelente rendemento nas frecuencias de RF.
Fiabilidade hermética: un verdadeiro selo hermético protexe a IC sensible da humidade e dos contaminantes, crítica para a fiabilidade a longo prazo en ambientes duros.
Conexión robusta SMT: as liñas de gaivota conformes absorben o estrés termo-mecánico entre o paquete e o PCB, evitando a fatiga nas articulacións de soldadura.
Excelente estabilidade térmica: o CTE do corpo de alúmina está estreitamente correspondente ao de materiais de semiconductor como o silicio e os GaAs, reducindo o estrés na matriz.
Versatilidade de deseño: parte dunha ampla familia de paquetes de cerámica cunha ampla gama de contas de pinos e tamaños do corpo dispoñibles.

Escenarios de aplicación

O CQFP48 é un paquete versátil para unha ampla gama de ICS de alto rendemento:

Transceptores e módems de RF
Sintetizadores de frecuencias (PLLs) e osciladores controlados por tensión (VCOS)
Procesadores de sinal dixital (DSPs) para sistemas de radio
Controla o ICS para a electrónica aeroespacial e de defensa

Beneficios para os clientes

Asegúrese do rendemento do sistema: use un paquete de alta calidade que permita que o seu RFIC funcione en todo o seu potencial.
Garantía do produto Lifetime: Protexa o seu valioso circuíto integrado cun recinto hermético robusto deseñado para a operación a longo prazo.
Simplifique a montaxe a nivel de placa: o deseño de montaxe superficial con lideres facilmente inspeccionables simplifica os seus procesos de fabricación e control de calidade.

Preguntas frecuentes (preguntas frecuentes)

P1: Cal é a diferenza entre o selado de soldadura AUSN e a soldadura de costura?

A1: Ambos son métodos de selado hermético de alta fiabilidade. O selado AUSN (Gold-Tin) usa unha preforma ou unha capa de soldadura pre-depositada que se derrete nun forno para selar a tapa. A soldadura de costura usa electrodos para pasar unha corrente pola tapa e o paquete para crear unha soldadura. A soldadura de costura adoita preferirse pola súa temperatura de proceso máis baixa, o que pode ser beneficioso para os compoñentes sensibles á calor dentro do paquete.

P2: Cando debo especificar un paquete cun disipador de calor integrado?

A2: Debes escoller unha versión cun disipador de calor integrado se a túa IC disipa máis de 1-2 vatios de potencia. O disipador de calor proporciona un camiño térmico directo e de baixa resistencia desde a matriz ata o PCB, o que é esencial para manter a temperatura da unión do chip dentro de límites seguros.

P3: ¿Están dispoñibles estes paquetes nunha versión non hermética e de menor custo?

A3: Si, para aplicacións menos esixentes, podemos ofrecer estes paquetes cunha opción de selado non hermética, como usar unha tapa de cerámica ou de plástico cun selo epoxi, que proporciona unha solución máis rendible.
