| Tipo de pagamento: | T/T,Paypal |
| Incoterm: | FOB |
| Min. Orde: | 50 Piece/Pieces |
| Transporte: | Ocean,Land,Air,Express |
| Porto: | Shanghai |
Modelo núm.: QF198A
Marca: Xl
Place Of Origin: China
| Unidades de venda | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

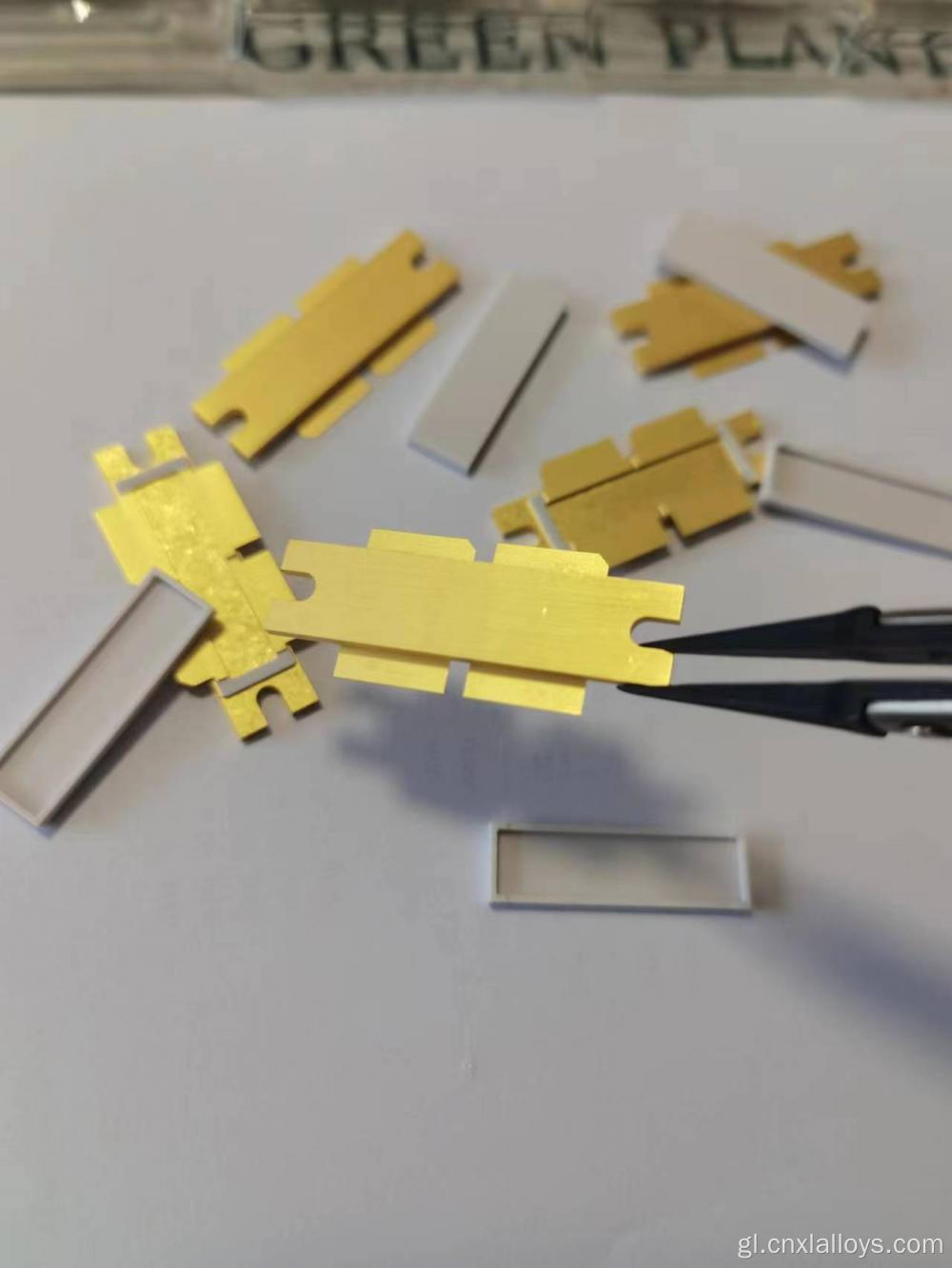

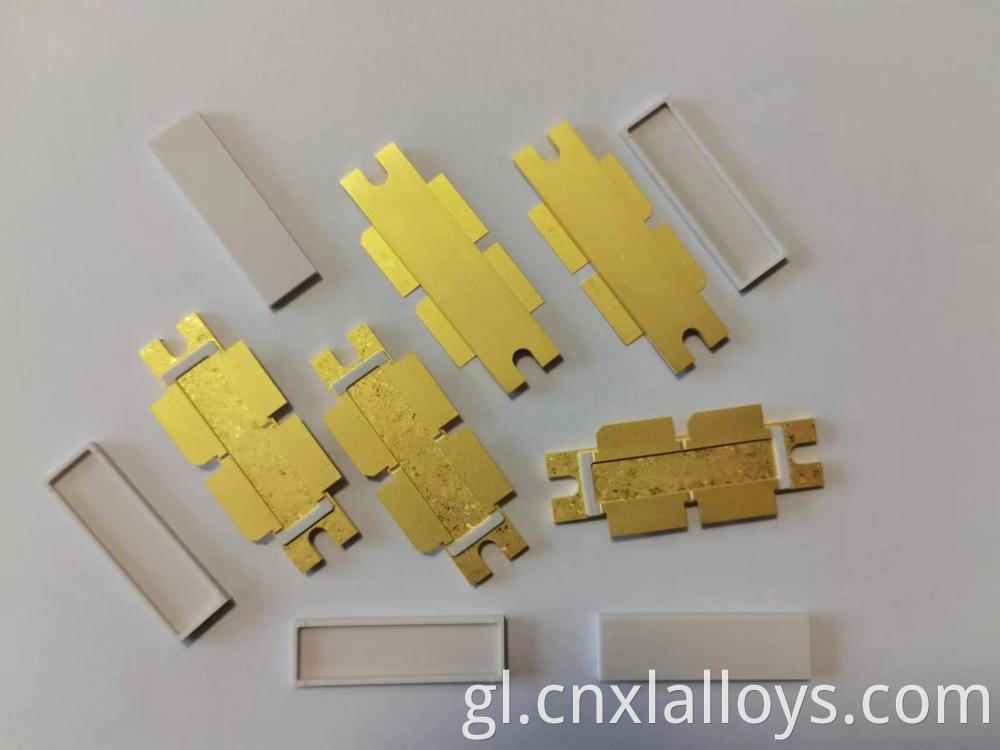

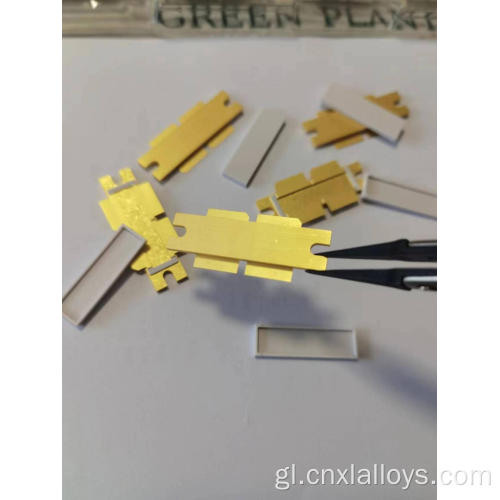

Os nosos paquetes de enerxía flamados son solucións estándar da industria para aloxar transistores de RF de alta potencia empregados para esixir aplicacións como estacións de base sen fíos e sistemas de radar. Este estilo de envases RF sen fíos presenta unha brida metálica robusta para montar seguro para un disipador de calor, unha base de alta condutividade para o manexo térmico e as oportunidades illadas que pasan por un marco cerámico. Esta construción proporciona unha excelente disipación de calor, estabilidade mecánica e conexións eléctricas fiables para transistores LDMOS e GaN de alta potencia. É unha solución comprobada, rendible e de alto rendemento para deseñadores de amplificadores de potencia RF.
| Parameter | Specification (Example: QF193 / 780-2 Style) |
|---|---|
| Outer Dimensions | 20.57 x 9.78 x 1.67 mm |
| Cavity Dimensions | 16.51 x 6.10 x 0.50 mm |
| Lead Count | 2 (plus source flange) |
| Base Material | Options include Copper (TU1), WCu, MoCu |
| Ceramic Frame | High-purity Alumina ($Al_2O_3$) |
| Leads | Kovar (4J34) |
| Power Handling | Up to 500W (pulsed) depending on design and semiconductor |
| Frequency Range | Suitable for applications up to S-Band (~3 GHz) |
Estes paquetes de brida son omnipresentes na industria eléctrica de RF e úsanse en:
P1: Cal é o propósito do marco de cerámica no paquete?
A1: O marco cerámico (normalmente alúmina) é un excelente illante eléctrico. Permite que os liderados metálicos (porta e drenaxe) pasen ao paquete e conecten á matriz do transistor mentres permanece illado eléctricamente da brida metálica, que normalmente está conectado á fonte do transistor e do chan.
P2: ¿Están selados herméticamente estes paquetes?
A2: Este tipo de paquetes de alimentación RF normalmente non son herméticos. Están selados cunha tapa epoxi ou cerámica que proporciona protección mecánica e ambiental pero non é hermética. Este é un enfoque estándar e altamente fiable para a maioría das aplicacións de infraestruturas sen fíos.
P3: ¿Podes producir unha pegada personalizada ou unha configuración de chumbo?
A3: Si. Aínda que ofrecemos unha ampla carteira de paquetes estándar, temos capacidades de deseño e fabricación personalizadas completas. Podemos traballar contigo para desenvolver un paquete único adaptado ás túas necesidades específicas.
