Albergas de dispositivos sen fíos de potencia de microondas

Visión xeral do produto

Os nosos paquetes de alimentación de dispositivo de montaxe de superficie (SMD) son solucións compactas de alto rendemento deseñadas para envases RF sen fíos modernos. Estes paquetes proporcionan unha excelente disipación térmica e rendemento eléctrico para os transistores de enerxía nun factor de forma sen chumbo. Ao eliminar os oportunidades tradicionais e utilizando unha construción cerámica de varias capas cun disipador de calor metálico integrado, estes paquetes cerámicos ofrecen un deseño de baixo perfil cunha inductancia parasitaria moi baixa, tornándoos ideais para aplicacións de alta frecuencia. Están deseñados para a montaxe automatizada de recollida e lugar, que permite a fabricación de alto volume e rendible de amplificadores de potencia RF.

Especificacións técnicas

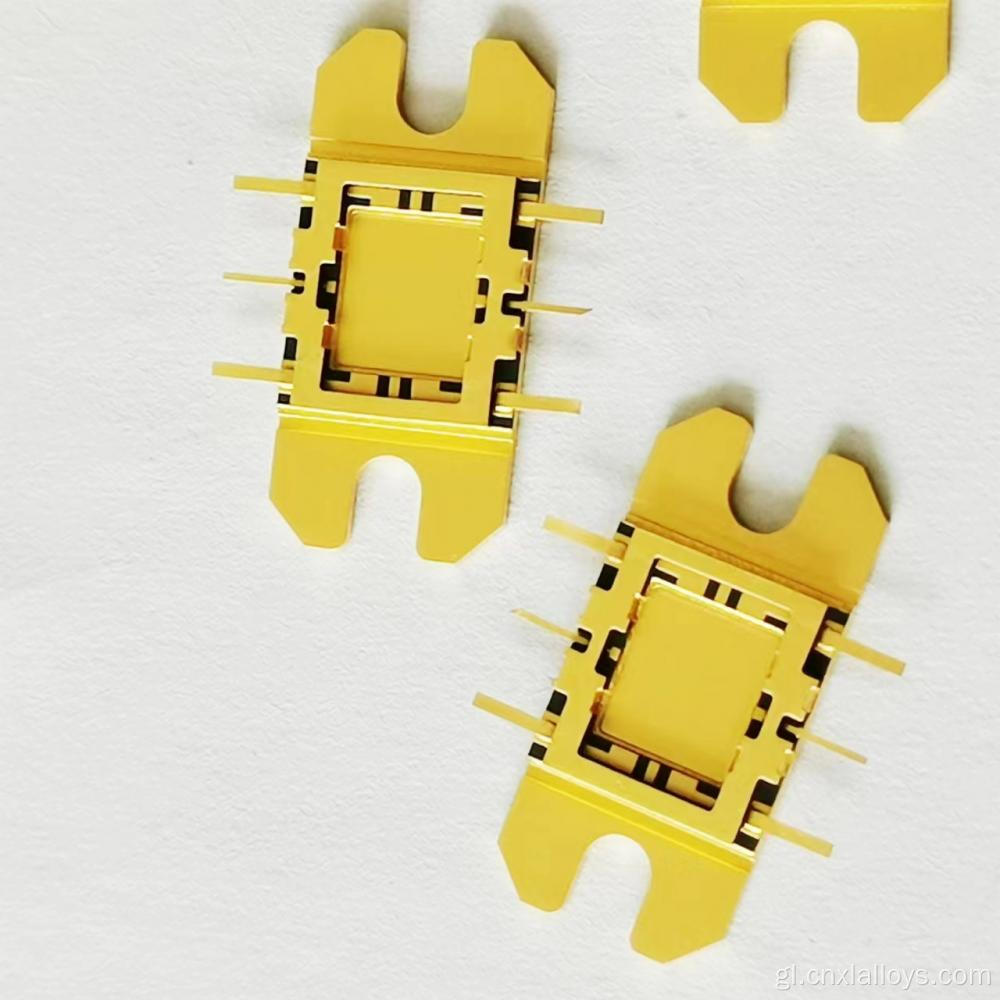

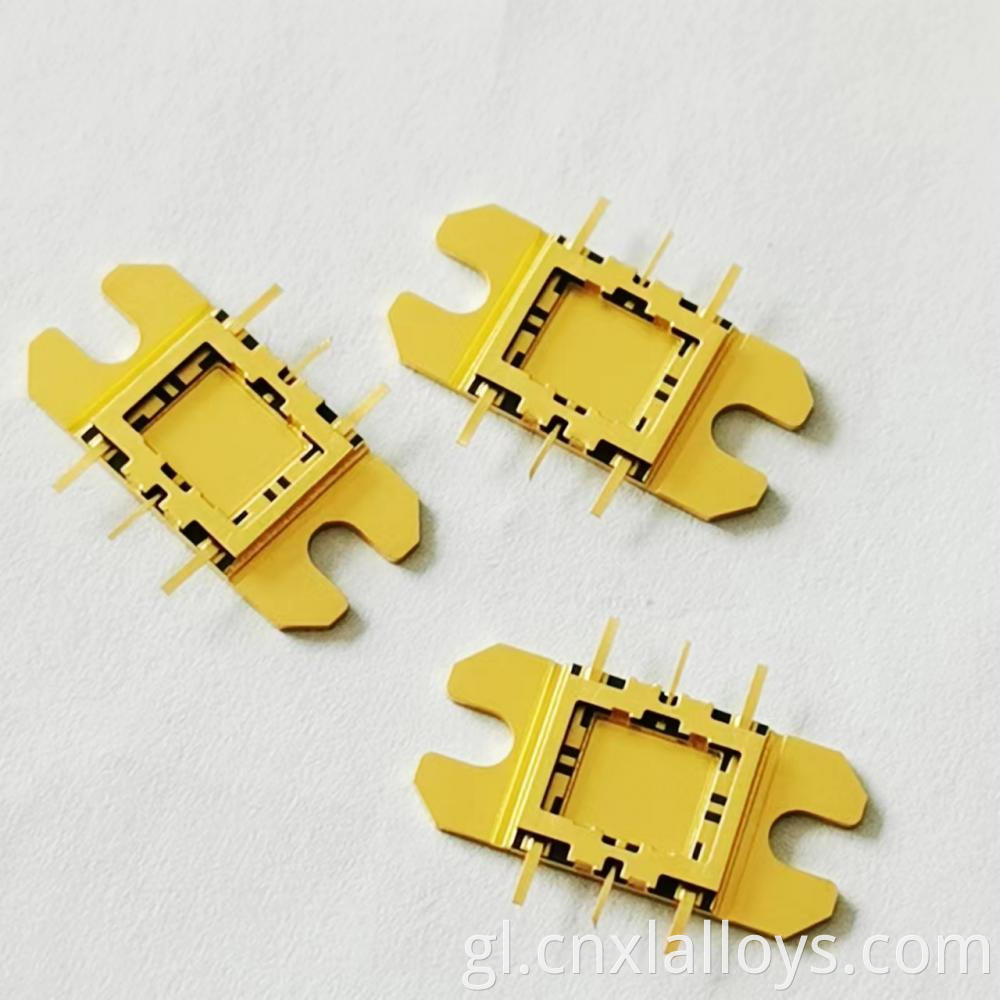

Imaxes do produto

Características e vantaxes

• Excelente rendemento de alta frecuencia: o deseño sen liderado minimiza a inductancia e a capacitancia parasitaria, obtendo unha mellor ganancia, eficiencia e ancho de banda para os amplificadores de RF.
• Vía térmica superior: o disipador de calor metálico integrado proporciona un camiño térmico directo e de baixa resistencia desde o transistor ao PCB, garantindo un refrixeración eficiente.
• Deseñado para a fabricación automatizada: o formato SMD é totalmente compatible coas liñas estándar de montaxe SMT, reducindo os custos de fabricación e aumentando o rendemento.
• Compacto e lixeiro: o deseño sen fíos de baixo perfil permite unha maior densidade de circuítos e é ideal para aplicacións limitadas ao espazo.
• Alta fiabilidade: construída cun conxunto de material robusto que se demostra para soportar as tensións térmicas e mecánicas de montaxe e operación.

Visión xeral do proceso de produción

1. Procesamento de cerámica: as capas cerámicas de alumina de alta pureza son fundidas, perforadas e impresas con metalización de tungsteno.
2. Laminación e cofre: as capas de cerámica son amoreadas e disparadas a alta temperatura para formar unha estrutura monolítica.
3. Berrating: o disipador de calor metálico e os electrodos de E/S son brazados no corpo de cerámica nunha atmosfera controlada.
4. Plado: o paquete sofre níquel electrolítico e chapa de ouro para protección e soldabilidade.
5. Inspección de calidade: realízase unha inspección visual e dimensional 100% para garantir a calidade.

Escenarios de aplicación

Estes paquetes SMD son a elección preferida para unha ampla gama de aplicacións inalámbricas modernas:

• Cabezas de radio pequenas e remotas para redes 5G
• Sistemas de radio portátiles e móbiles
• Ligazóns de comunicación aviónica e drone
• Módulos RF e conxuntos de varios chip

Preguntas frecuentes (preguntas frecuentes)
