Paquetes de cerámica CQFN para aplicacións de alta frecuencia

Visión xeral do produto

O paquete de cerámica de cerámica Plat Flat No-Lead (CQFN) é unha solución de montaxe superficial de alto rendemento deseñada para electrónica moderna e de alta frecuencia. Esta forma avanzada de envases IC de cerámica ofrece un recinto compacto, lixeiro e fiable para RFIC e circuítos dixitais de alta velocidade. Ao substituír os oportunidades tradicionais por almofadas metalizadas na parte inferior do paquete, o CQFN acurta drasticamente a ruta eléctrica, obtendo un excelente rendemento de alta frecuencia con parasitos baixos. A súa robusta construción cerámica proporciona unha xestión térmica superior e unha protección hermética, o que o converte na elección ideal para aplicacións miniaturizadas e esixentes.

Especificacións técnicas

Parameter	Specification
Available Pin Counts	12, 16, 20, 24, 32, 40, and custom configurations
Typical Body Sizes	3x3 mm, 4x4 mm, 5x5 mm, 7x7 mm
Typical Pitch	0.5 mm, 0.635 mm
Body Material	Multilayer Alumina ($Al_2O_3$) Ceramic
Frequency Performance	Up to 30 GHz
Sealing Options	Solder sealing (hermetic) or glue sealing (non-hermetic)
Compliance Standard	GJS1420B-2011 (General specification for packages of semiconductor integrated circuits)

Imaxes do produto

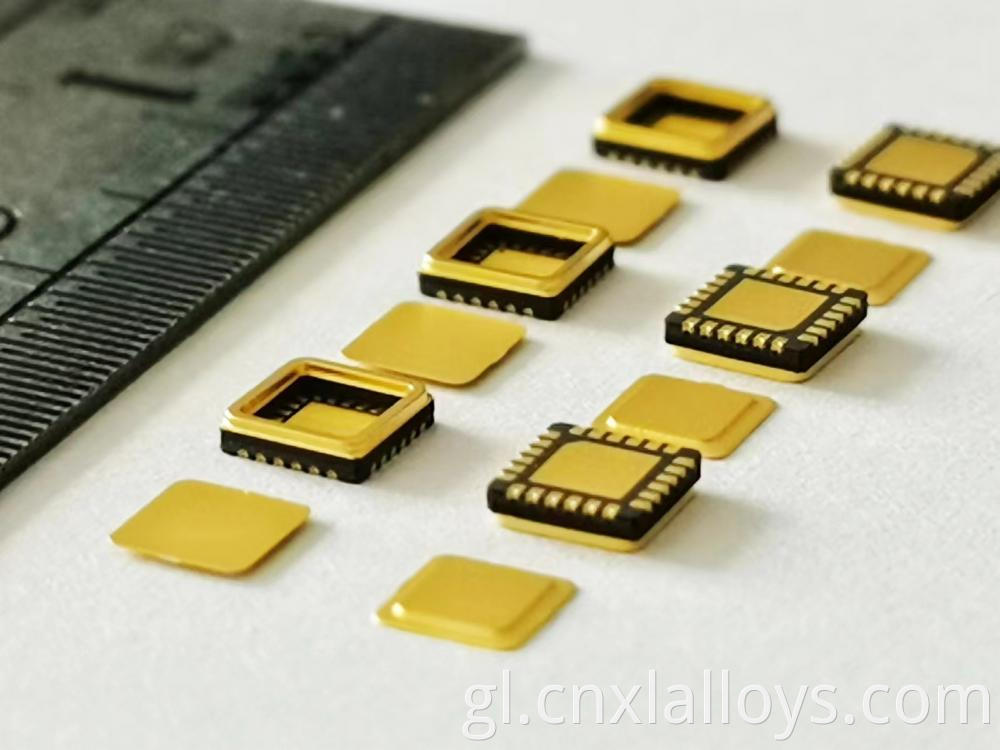

A compact, high-frequency CQFN ceramic package

Características e vantaxes

Rendemento excepcional de alta frecuencia: o deseño sen liderado ofrece inductancia ultra-baixa, o que fai que o CQFN sexa ideal para aplicacións de ata 30 GHz cunha mínima perda de sinal.
Miniaturización: a pequena pegada e o perfil baixo permiten deseños de placas de circuíto de alta densidade.
Xestión térmica superior: o corpo de cerámica e unha almofada térmica central na parte inferior proporcionan un camiño eficiente para que a calor se escape da IC ao PCB.
Alta fiabilidade: as versións herméticamente seladas proporcionan unha protección robusta contra a humidade e os contaminantes, adecuados para aplicacións aeroespaciais e de defensa.
Deseñado para SMT: totalmente compatible cos procesos de montaxe de montaxe de superficie automatizado estándar.

Escenarios de aplicación

A excelente actuación do CQFN convérteo nunha mellor opción para:

Envases RF sen fíos: MMICs para 5G, comunicacións por satélite e radio punto a punto.
Envases optoelectrónicos: controladores de alta velocidade e amplificadores de imposición (TIA) para transceptores ópticos.
Proba e medición: ADC de alta velocidade, DACs e outros compoñentes para a instrumentación.
Envases de electrónica de automóbiles: ICS para sistemas de radar e sensores de automoción.

Beneficios para os clientes

Acadar frecuencias máis altas: o deseño parasitario baixo permite que os seus circuítos funcionen con frecuencias máis altas cun mellor rendemento.
Rodear o tamaño do produto: reduce o tamaño e o peso do seu produto final mediante esta tecnoloxía de envasado compacto.
Mellora o rendemento térmico: manteña os seus IC de alto rendemento funcionando de forma fresca e de forma fiable.
Simplificar a fabricación de alto volume: use un paquete deseñado para un conxunto eficiente e automatizado.

Preguntas frecuentes (preguntas frecuentes)

P1: Cal é a diferenza entre un CQFN e un Plástico QFN?

A1: As principais diferenzas son materiais e fiabilidade. Un CQFN usa un corpo de cerámica e pódese selar herméticamente, ofrecendo un rendemento térmico superior e protección ambiental para aplicacións de alta fiabilidade. Un QFN de plástico non é hermético e úsase normalmente en produtos de consumo e comercial.

P2: Como se soluciona o paquete CQFN ao PCB?

A2: O CQFN está soldado mediante un proceso de soldadura de reflow estándar. A pasta de soldadura está impresa nas almofadas PCB, o compoñente colócase na parte superior e todo o conxunto é pasado por un forno de reflow para fundir a soldadura e formar as conexións.

P3: ¿Pódese personalizar a disposición das almofadas?

A3: Si. Podemos personalizar o número de almofadas, o ton e o tamaño e forma da almofada térmica central para cumprir os requisitos específicos do seu circuíto integrado.
